11.5   무선 연결



Raspberry Pi 3 model 부터는 Wi-Fi 장치가 기본적으로 설치되어 있다. 따라서 별도의 장치를 구매하지 않더라도 Wi-Fi를 사용할 수 있다. 하지만 그 이전의 Raspberry Pi model에서 Wi-Fi를 사용하기 위해서는 별도의 USB Wi-Fi 장치를 구매하여 설치해야 한다



Wi-Fi를 통해 무선으로 network에 연결하려면 무선 access point에 연결을 해야 하는데, 이렇게 무선으로 연결하기 위해서는 WI-Fi 설정이 필요하다. Raspbian 배포판의 window에는 Wi-Fi 설정을 간단하게 처리할 수 있는 도구가 포함되어 있다



11.5.1  panel 메뉴를 이용한 Wi-Fi 설정



여기서는 Raspberry Pi 3 model부터 기본으로 설치되어 있는 Wi-Fi에 대한 설정을 설명한다

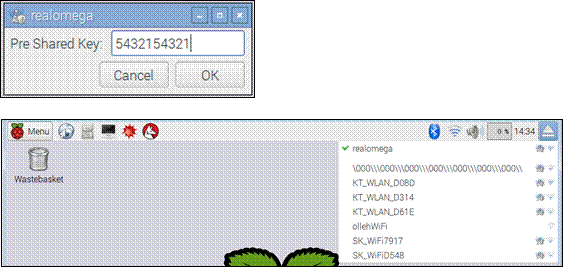

화면 위의 오른쪽 위를 보면 network 상태를 나타내는 아이콘이 보인다. 해당 아이콘 위로 마우스를 움직이면, 현재의 network 설정사항을 간단히 보여준다. 마우스를 클릭하면 Wi-Fi에 대한 접속 access point에 대한 목록을 보여 준다. 목록 중에서 해당되는 것을 선택한다.


그림 11‑2 Desktop window Wi-Fi access point 설정






그러면 해당 access point에 대한 대해 암호가 설정되어 있으면, 아래와 같이 암호를 입력하라는 pop-up 화면이 나타난다. 해당 암호를 입력하고 [OK]를 누르면 해당 access point로 접속된다아래 화면은 접속이 된 이후 해당 상태를 다시 조회한 것이다. 접속이 된 access point가 맨 위에 별도로 표시되어 있다.




만약 Wi-Fi에 대해서 access point를 지정하는 것 이외에 별도의 설정을 하고자 하면, 해당 아이콘을 마우스 오른쪽 버튼으로 클릭하면, 아래 화면과 같이 Wi-Fi 설정을 할 수 있는 메뉴가 나타난다.


그림 11‑3 Desktop window Wi-Fi 세부 설정

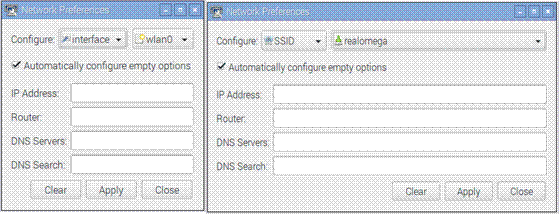

위에서 해당 메뉴를 선택하면, 아래와 같이 구체적인 설정을 할 수 있는 팝업 화면이 나타난다. 여기서 IP Address, DNS, Router등에 대한 정보를 설정할 수 있다.




이렇게 설정이 완료된 이후에 "/etc/network/interfaces" 설정파일을 보면 다음과 같은 내용이 포함되어 있다. 내용 중에서 아래 부분의 "wlan0"에 대한 설정 내용이 Wi-Fi 설정에 대한 내용이다.



pi@raspberrypi ~ $ pi@raspberrypi ~ $ cat /etc/network/interfaces

auto lo



iface lo inet loopback

iface eth0 inet dhcp

allow-hotplug wlan0

iface wlan0 inet manual

wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf



iface default inet dhcp



실제로 Wi-Fi에 대한 설정은 "/etc/wpa_supplicant/wpa_supplicant.conf" 파일에 보관된다. 해당 내용을 살펴보면 다음과 같은 내용이 포함되어 있다. 아랫부분의 "network"에 대한 내용이 앞에서 설정한 내용이다.



pi@raspberrypi ~ $ pi@raspberrypi ~ $ sudo cat /etc/wpa_supplicant/wpa_supplicant.conf

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev

update_config=1

country=GB



network={

        ssid="realomega"

        psk="11111"

        key_mgmt=WPA-PSK

}



아래는 시스템에 대한 network 연결 정보에 대해서 현재 상태를 조회한 결과이다.



pi@raspberrypi ~ $ ifconfig

eth0      Link encap:Ethernet  HWaddr b8:27:eb:e2:c7:4b

          inet addr:192.168.1.202  Bcast:192.168.1.255  Mask:255.255.255.0

          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1

          RX packets:11916 errors:0 dropped:0 overruns:0 frame:0

          TX packets:18069 errors:0 dropped:0 overruns:0 carrier:0

          collisions:0 txqueuelen:1000

          RX bytes:947846 (925.6 KiB)  TX bytes:17912372 (17.0 MiB)



lo        Link encap:Local Loopback

          inet addr:127.0.0.1  Mask:255.0.0.0

          UP LOOPBACK RUNNING  MTU:65536  Metric:1

          RX packets:71968 errors:0 dropped:0 overruns:0 frame:0

          TX packets:71968 errors:0 dropped:0 overruns:0 carrier:0

          collisions:0 txqueuelen:0

          RX bytes:512337630 (488.6 MiB)  TX bytes:512337630 (488.6 MiB)



wlan0     Link encap:Ethernet  HWaddr 48:02:2a:87:cb:26

          inet addr:192.168.1.203  Bcast:192.168.1.255  Mask:255.255.255.0

          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1

          RX packets:91 errors:0 dropped:0 overruns:0 frame:0

          TX packets:4 errors:0 dropped:0 overruns:0 carrier:0

          collisions:0 txqueuelen:1000

          RX bytes:18229 (17.8 KiB)  TX bytes:1036 (1.0 KiB)



내용을 보면 "wlan0"에 대해서 "inet addr:192.168.1.203"라고 지정이 되어 있는데 이는 IP address "192.168.1.203"가 부여되어 있다는 것을 의미한다.
